Radiographie X - Analyse de défaillance - Pont de diodes défectueux
Examen radiographique réalisé dans le cadre d'une analyse de défaillance sur un module "Pont de diodes" défectueux.

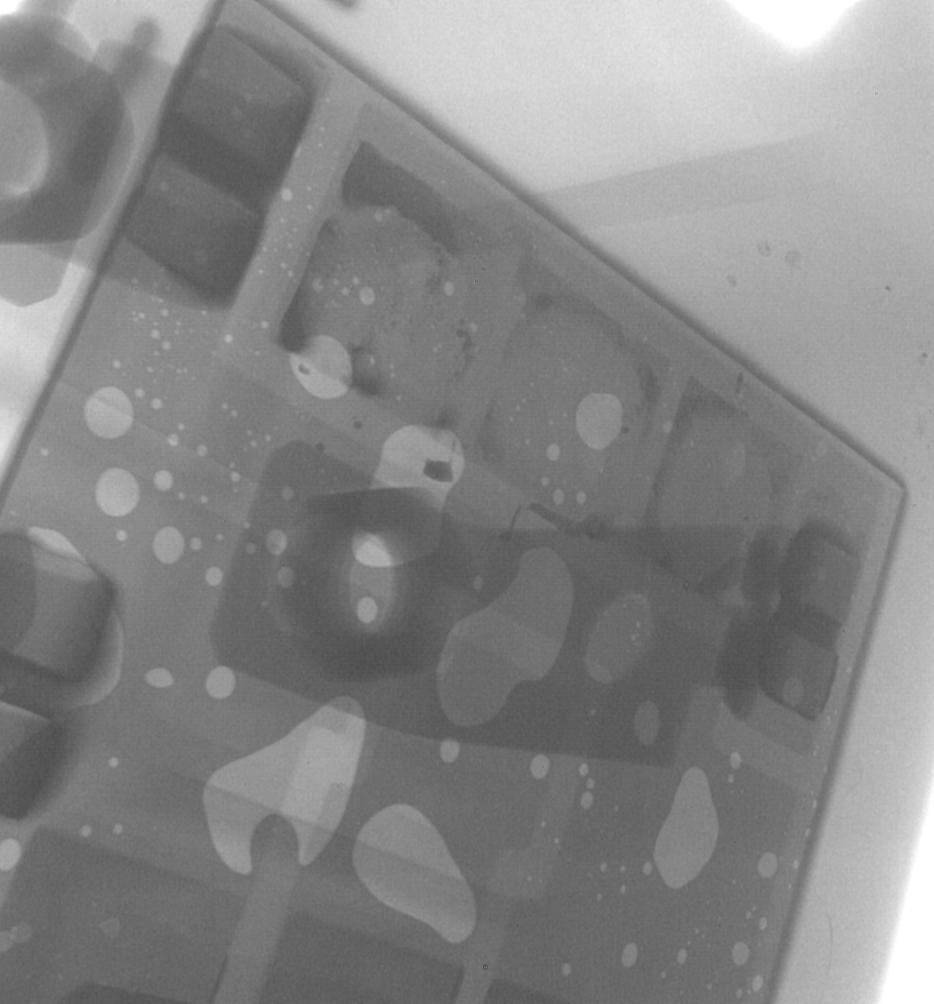

Sur les images globales en vue de face et en vue de profil, la comparaison entre les zones "brasures puce" de gauche et "brasures puce" de droite met en évidence des anomalies sur les zones de droite (signature de brasure anormale, non homogène, présence d'indications foncées plus locales en vue de face, présence d'une zone plus claire en vue de profil...).
Ces clichés RX ainsi que les clichés zoomés confirment la présence d'un défaut au niveau des zones des brasures des 3 puces de droite. Il semble d'après ces images qu'il y ait eu "fusion" anormale au niveau des zones "puce de droite".
Le défaut observé par Radiographie X confirme la défaillance de ce module Pont de diodes.
